رباتهای شش محور (6-DoF) به دلیل طراحی ویژه خود، قابلیتهای متنوعی در انجام وظایف مختلف دارند. این رباتها همانطور که از نامشان پیداست، دارای شش محور حرکتی هستند که هر محور بهصورت یک مفصل (Joint) عمل کرده و امکان حرکت در جهات مختلف را فراهم میکند. به دلیل انعطافپذیری، دسترسی گسترده و قدرت بالا، این رباتها در بسیاری از صنایع جایگاه ویژهای پیدا کردهاند. در سپاهان ربات میتوانید انواع مدل های ربات پالتایزر ، ربات صنعتی ، ربات اسکارا ، ربات دلتا ، ربات جوشکاری و بازوی رباتیک را خریداری نمایید.
ویژگیهای کلیدی رباتهای شش محور
رباتهای شش محور به دلیل انعطافپذیری بالا، قادر به انجام وظایف پیچیدهای هستند که معمولاً به مهارت بازوهای انسانی نیاز دارند. این ویژگی باعث شده تا در صنایعی که به دقت، مهارت و قابلیتهای حرکتی گسترده نیاز دارند، بهطور گسترده مورد استفاده قرار گیرند.
برخی از ویژگیهای کلیدی این رباتها عبارتند از:
- انعطافپذیری بالا در حرکات پیچیده
- تطبیقپذیری با تغییرات محیط کاری
- قابلیت انجام وظایف متنوع در صنایع مختلف

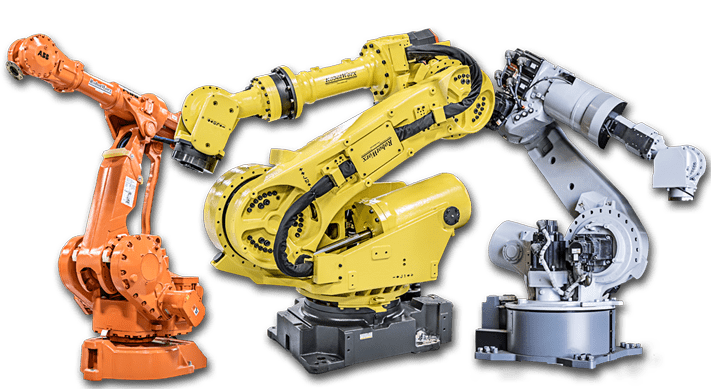

ربات های شش محور
کاربردهای استاندارد برای رباتهای شش محور
رباتهای شش محور به دلیل طراحی پیشرفته خود میتوانند طیف وسیعی از وظایف صنعتی را انجام دهند. برخی از مهمترین کاربردهای این رباتها عبارتند از:
- برداشت و جابهجایی قطعات: این رباتها در محیطهایی که نیاز به حرکات پیچیده و فضای محدود است، عملکرد بسیار خوبی دارند. برای مثال، در خطوط تولید خودرو، رباتهای شش محور میتوانند درها را باز کرده، قطعات را برداشته و در مکان مناسب قرار دهند.
- رنگآمیزی: این رباتها برای اسپری کردن رنگ بر روی محصولات بسیار مناسب هستند. ابزارهای جانبی مانند پیستولههای اسپری و تنظیمکنندههای فشار بهراحتی با این رباتها سازگار میشوند.
- حذف مواد: وظایفی مانند کندهکاری، سنگزنی و برش که به دقت و استحکام بالا نیاز دارند، بهخوبی توسط این رباتها انجام میشوند.
صنایع مرتبط با رباتهای شش محور
رباتهای شش محور در صنایع مختلفی کاربرد دارند و تأثیرات مثبتی بر خطوط تولید میگذارند. از جمله صنایع مهمی که این رباتها در آنها مورد استفاده قرار میگیرند میتوان به موارد زیر اشاره کرد:
- فلزات (جوشکاری و جابهجایی مواد)
- خودرو (مونتاژ قطعات و رنگآمیزی)
- هوافضا (رنگآمیزی و ساخت قطعات دقیق)
- کالاهای مصرفی (بستهبندی و مونتاژ)
- غذا و نوشیدنی (انتخاب و جابهجایی سریع محصولات)
- داروسازی (توزیع و بستهبندی محصولات حساس)

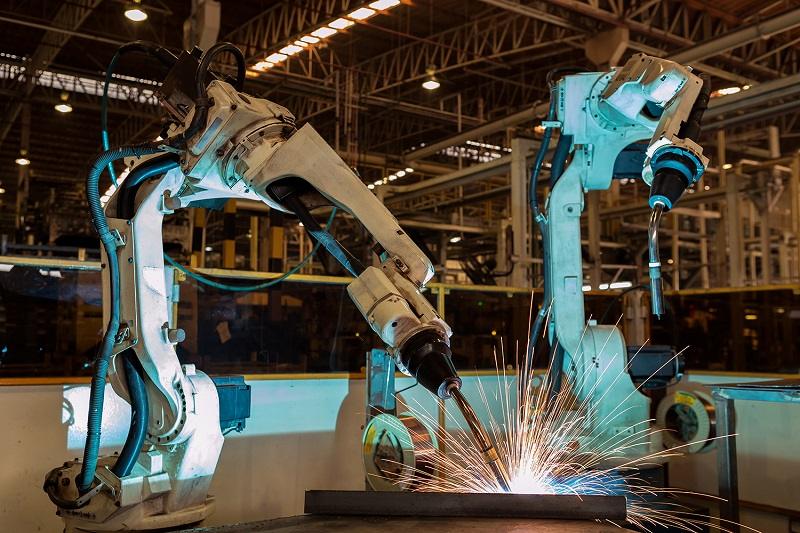

ربات های شش محور چیست؟
چه زمانی از رباتهای شش محور استفاده میشود؟
رباتهای شش محور، اگرچه بسیار پرکاربرد هستند، اما همیشه بهترین انتخاب برای هر پروژهای محسوب نمیشوند. در موارد زیر، استفاده از این رباتها میتواند مفید باشد:
- دامنه حرکتی بالا مورد نیاز باشد: این رباتها با داشتن شش محور حرکتی، قابلیت انعطاف بیشتری نسبت به سایر انواع رباتها دارند.
- تغییرات مکرر در فرآیند تولید وجود داشته باشد: این رباتها بهراحتی قابل برنامهریزی مجدد هستند و میتوانند در خطوط تولید مختلف به کار گرفته شوند.
- بار سنگین جابهجا شود: قدرت بالای این رباتها آنها را برای حمل قطعات سنگین مناسب میسازد.
محدودیتهای رباتهای شش محور
با وجود مزایای متعدد، این رباتها محدودیتهایی نیز دارند که در برخی موارد ممکن است استفاده از آنها را غیرعملی کند:
- محدودیت سرعت: مکانیک پیچیده این رباتها باعث کاهش سرعت آنها نسبت به رباتهای اسکارا و دلتا میشود. برای مثال، در خطوط تولید مواد غذایی که نیاز به سرعت بالا دارند، این رباتها مناسب نیستند.
- محدودیت دقت در مقیاس میکرون: به دلیل تعداد بالای مفاصل متحرک، دقت موقعیتی این رباتها در مقایسه با رباتهای تخصصی کمتر است. این امر در کاربردهایی مانند مونتاژ میکروسکوپی یا اندازهگیریهای بسیار دقیق مشکلساز خواهد بود.
بررسی دقیق آناتومی یک ربات شش محوره
اجزای اصلی
در رباتیک، محور به سطوح و ابعادی اطلاق می شود که ربات می تواند پوشش دهد. به طور معمول، هر محور شامل یک موتور است که به ربات اجازه می دهد تا حرکات چرخشی را در هر صفحه انجام دهد.
از این رو، یک ربات شش محوره یک ماشین پیچیده است که از چندین جزء کلیدی تشکیل شده است که با هم کار می کنند تا دامنه حرکت و عملکرد قابل توجه آن را ارائه دهند. قسمت های اصلی یک ربات شش محور شامل پایه، شانه، آرنج، مچ دست و افکتور انتهایی است.
پایه
این پایه به عنوان پایه و اساس ربات عمل می کند و سیستم های کنترل را در خود جای داده و پایداری می کند. به آن پایه نیز می گویند و معمولاً روی زمین نصب می شود و امکان حرکت چرخشی حول محور عمودی آن را فراهم می کند.
شانه
شانه به پایه متصل می شود و اولین مفصل متحرک بازوی ربات را تشکیل می دهد. این بازو را قادر می سازد تا بلند و پایین بیاید و حرکت عمودی را فراهم می کند.
مفاصل آرنج
مفصل آرنج بازو را به ساعد متصل میکند و امکان امتداد و جمع شدن بازو را فراهم میکند. این جزء برای رسیدن به نقاط مختلف در پاکت کار ربات بسیار مهم است.
مچ دست
مچ دست مجموعه پیچیده ای است که معمولاً از سه مفصل تشکیل شده است که حرکات رول، گام و انحراف را فراهم می کند. این حرکات امکان جهت گیری دقیق افکتور انتهایی را فراهم می کند.
افکتور نهایی
افکتور انتهایی، که اغلب به عنوان “دست” ربات شناخته می شود، ابزار یا وسیله ای است که به مچ دست متصل می شود. می توان آن را برای کارهای مختلف مانند گرفتن، جوشکاری یا رنگ آمیزی سفارشی کرد.
هر یک از این اجزا ممکن است دارای اجزای اضافی مانند چرخ دنده، تسمه و غیره باشد که با ارائه حرکات و قابلیت های خاص به عملکرد کلی ربات کمک می کند. آنها با هم به ربات شش محور اجازه می دهند تا وظایف پیچیده را با دقت و انعطاف پذیری انجام دهد.
| جزء | عملکرد اولیه | محورهای مرتبط |
| پایه | ثبات و چرخش | محور 1 (کمر) |
| شانه | حرکت عمودی بازو | محور 2 (شانه) |
| آرنج | کشش / عقب نشینی بازو | محور 3 (ارنج) |
| مچ دست | جهت گیری نهایی اثر | محور 4 (رول مچ)، محور 5 (پیچ مچ)، محور 6 (انحراف مچ) |
| پایان افکتور | عملیات ویژه وظیفه | از همه محورها برای موقعیت یابی استفاده می کند |
ویژگی های دستکاری ربات شش محوره:
1. سرعت سریع از اجزای سبک وزن و موتور پرقدرت وی چت استفاده می کند که سرعت را بهبود می بخشد، بنابراین زمان چرخه را کوتاه می کند و راندمان تولید را بهبود می بخشد.
2. دقت بالا: دستکاری صنعتی شش محوره از کاهنده هارمونیک با کیفیت و کارایی بالا استفاده می کند، به طوری که می توان آن را به طور مکرر در پروژه عملیات قرار داد تا از دقت اطمینان حاصل شود.
3. آب بندی خوب: تمام شفت ها کاملاً آب بندی هستند، مناسب برای استفاده در محیط های خشن با الزامات آب بندی بالا مانند گرد و غبار، روغن، گاز مضر و مایع.
4. ربات مفصلی شش محوره از نظر شکل فشرده و نسبتاً بزرگ است که تداخل با تجهیزات جانبی را کاهش می دهد و ظرفیت بارگذاری قوی دارد.
تعریف شش درجه آزادی
در حوزه جهت گیری و حرکت فضایی، اصطلاح شش درجه آزادی (6DoF) یک مفهوم اساسی است که در زمینه ها و صنایع مختلف، از رباتیک و هوانوردی گرفته تا واقعیت مجازی، نقشی حیاتی دارد.
شش درجه آزادی را می توان به دو دسته تقسیم کرد: انتقالی و چرخشی. درجات آزادی ترجمه به حرکت در محورهای X، Y و Z اشاره دارد که به صورت افقی، عمودی و بالا و پایین حرکت می کنند. درجه آزادی چرخشی به نحوه چرخش یک جسم و تغییر جهت اشاره دارد.
ویژگیهای ربات شش محوره:
۱. سرعت بالا از اجزای سبک و موتور پرقدرت استفاده میکند که سرعت را بهبود میبخشد، در نتیجه زمان چرخه را کوتاه میکند و راندمان تولید را بهبود میبخشد.
2. دقت بالا: این ربات صنعتی شش محوره از کاهنده هارمونیک با کیفیت و کارایی بالا استفاده میکند، به طوری که میتوان آن را بارها و بارها در پروژه عملیاتی قرار داد تا از دقت آن اطمینان حاصل شود.
3. آببندی خوب: تمام شفتها کاملاً آببندی شدهاند، مناسب برای استفاده در محیطهای خشن با الزامات آببندی بالا مانند گرد و غبار، روغن، گاز مضر و مایع.
۴. ربات مفصلی شش محوره از نظر شکل جمع و جور و از نظر بار نسبتاً بزرگ است که باعث کاهش تداخل با تجهیزات جانبی و ظرفیت بار قوی میشود.
نتیجهگیری
رباتهای شش محور به دلیل انعطافپذیری، قدرت و سازگاری بالا، یکی از محبوبترین و پرکاربردترین انواع رباتها در صنایع مختلف هستند. این رباتها میتوانند وظایف پیچیده و متنوعی را در شرایط مختلف انجام دهند. با این حال، انتخاب این رباتها باید بر اساس نیازهای خاص هر پروژه و با در نظر گرفتن محدودیتهای آنها انجام شود.
