در عصر حاضر، مولفههای سرعت، دقت و تکرارپذیری تولید در صنعت از اهمیت بالایی برخوردار است، رباتهای صنعتی به شکل گستردهای جایگزین نیروی انسانی در فرآیندهای جوشکاری شدهاند. مشعل جوشکاری رباتیک یکی از فناوریهای مدرن است که با ترکیب هوش و دقت میکرومتری و تکرارپذیری بالا، تحولی عمیق در فرآیندهای تولید ایجاد کرده است. انتخاب مهندسی و بهرهبرداری صحیح از این تجهیزات، عاملی تعیینکننده در کیفیت و ایمنی محصولات صنعتی است. برای خرید ربات صنعتی ، ربات پالتایزر و ربات جوشکار کافیست با کارشناسان سپاهان ربات تماس حاصل فرمایید.

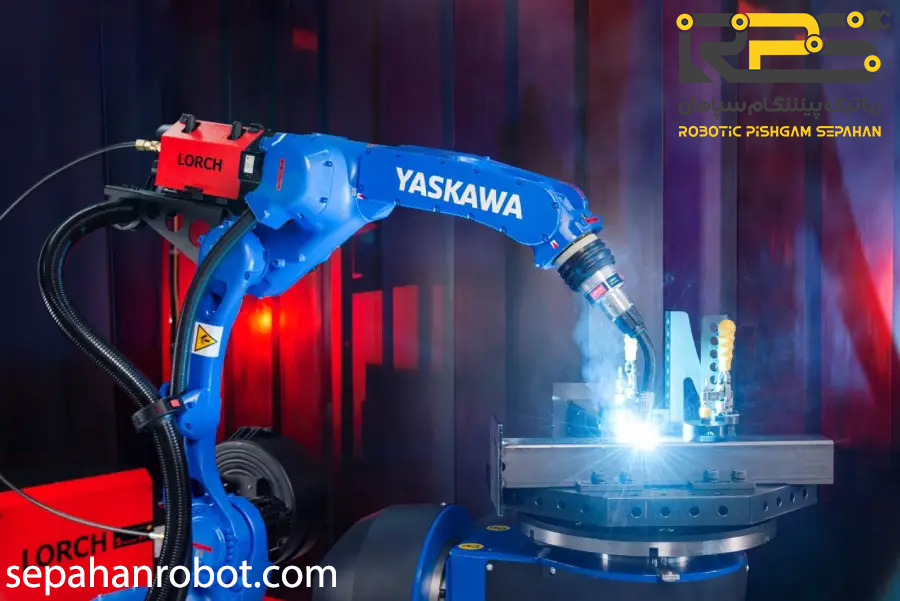

مشعل جوشکاری ربات
مشعل جوشکاری رباتیک چیست؟
مشعلها به عنوان ابزار نهایی با بازوی ربات یکپارچه (Integrated) میشوند. تا ربات بتواند فرآیند جوشکاری را به طور خودکار انجام دهد. وظیفه اصلی مشعلها هدایت الکترود به داخل قوس الکتریکی، انتقال جریان الکتریکی جهت ایجاد قوس و ذوب سیمجوش و در صورت لزوم تأمین گاز محافظ است. دستهبندی این تجهیزات بر اساس پارامترهای مختلفی صورت میپذیرد و انتخاب مشعل مناسب به نوع کاربرد جوشکاری، جریان الکتریکی، نوع الکترود و نوع گاز محافظ بستگی دارد.
انواع مشعل جوشکاری رباتیک
دستهبندی مشعلهای رباتیک بر اساس مکانیزم خنککاری:
۱. مشعلهای هوا-خنک (Air-Cooled Torches)
این نوع مشعلها از هوای محیط و گاز محافظ برای خنک کردن مشعل استفاده میکنند. این نوع مشعل برای جوشکاری قطعات فلزی نازک با چرخههای کاری کوتاه و جریان الکتریکی کم مناسبترین هستند.
۲. مشعلهای آب-خنک (Water-Cooled Torches)
مشعلهای خنکشونده با آب مجهز به واحد خنککننده مایع (Cooling Unit/Chiller) هستند. سیستم رادیاتور، مایع خنککننده را در یک سیکل بسته به گردش درمیآورد و همزمان از هوای محیط و گاز محافظ برای خنککاری استفاده میکند. این نوع مشعلها قادر به جوشکاری در جریانهای بالاتر و برای فرآیندهای مداوم و پیوسته و برای قطعات فلزی ضخیمتر مناسب میباشند.
انواع طراحی مشعل جوشکاری رباتیک
انواع مشعل جوشکاری ربات بر اساس طراحی به دو دسته تقسیم میشوند، طراحی خطی (Inline) و طراحی گردنقویی (Swan Neck). مشعلهای بدنه خمیده بیشتر در جوشکاری قوس الکتریکی رباتیک کاربرد دارند، چون دسترسیپذیری (Accessibility) به درزهای جوش پیچیده را بهبود میبخشند.
روشهای نصب مشعل جوشکاری رباتیک بر روی ربات
مشعلهای جوشکاری بر روی رباتهای ششمحوره به دو طریق نصب میشوند:
1– نصب با تکنولوژی مچ توخالی (Hollow Wrist / Through-Arm)
کابل های مشعل به ترتیب از مچ و بازوی ربات تعبیه و محافظت میشوند. این یک استاندارد جدید است، زیرا بسیاری از ربات ها با بازوهای توخالی طراحی می شوند. از مزایای این نوع نصب می توان به افزایش طول عمر کابل و افزایش طول عمر دستگاه اشاره کرد.
2– نصب خارجی یا روی بازو (Over-the-Arm)
این نوع نصب، کابلها را روی بازوی ربات قرار میدهد. این روش بیشتر در رباتهای قدیمیتر یافت میشود. اگرچه این روش میتواند باعث فرسودگی زودرس کابل شود، اما دسترسی آسانتر به کابلها و قرارگیری بهتر مشعل را برای پایداری فرآیند جوشکاری فراهم میکند.
انواع مشعلهای جوشکاری رباتیک بر اساس کاربرد آنها
نوع مشعل جوشکاری رباتیک مورد استفاده به نوع فرآیند جوشکاری خودکار بستگی دارد. به عنوان مثال، جوشکاری قوسی به مشعل های مناسب برای فرآیندهای TIG، MIG یا FCAW نیاز دارد، در حالی که ربات های برش لیزری، به جای مشعلهای قوس الکتریکی متداول، به اتصال به ابزار برش لیزری نیاز دارند.
اهمیت مشعلهای جوشکاری رباتیک در اتوماسیون
با پیشرفت روزافزون اتوماسیون و استفاده از سلولهای جوشکاری رباتیک، نیاز به مشعلهای جوشکاری رباتیک روز به روز در حال افزایش است. این روند به دلیل افزایش حجم تولید، الزامات تلورانس پایین و چالشهای تأمین نیروی متخصص در صنایع کوچک و متوسط (SMEs) است. مشعلهای رباتیک همچنین جایگزین کارهای تکراری و پرزحمت برای جوشکاران شدهاند و راحتی و ایمنی را افزایش دادهاند.
“EOAT” در جوشکاری رباتیک
ابزار انتهای بازو (EOAT) نقش کلیدی در موفقیت و بهرهوری بهتر فرآیند جوشکاری رباتیک دارد. این ابزار باید دقیقاً برای نوع جوشکاری و قطعه کار طراحی شود. مشعل جوشکاری در دستهبندی ابزار انتهای بازو (EOAT) قرار میگیرد. در تماس مستقیم با جسم جوشکاری است. این مشعل باید بتواند گرما، گاز محافظ و الکترودها را به درستی به نقطه جوشکاری مورد نظر منتقل کند. اگر EOAT به درستی انتخاب و نصب نشود، کیفیت جوشکاری کاهش یافته و ممکن است به ربات یا قطعه کار آسیب وارد شود.
مزایای استفاده از مشعل جوشکاری رباتیک در صنایع
با توجه به اهمیت فراوان ربات جوشکاری، در ادامه، مزایای استراتژیک این تجهیزات بررسی خواهد شد.
- افزایش دقت و کیفیت جوش
رباتهای جوشکاری به لطف تکرارپذیری بالا و کنترل دقیق پارامترها، جوشهای با کیفیت و یکنواختی تضمین میکنند.
- کاهش خطاهای انسانی
رباتها در انجام فرآیندهای تکراری، دشوار و خستهکننده، به ویژه در محیطهای خطرناک، عملکرد بهتری نسبت به انسانها دارند.
- افزایش سرعت تولید
رباتهای جوشکار میتوانند به طور مداوم و بدون خستگی کار کنند که این امر باعث افزایش بهرهوری و تولید میشود.
- ایمنی بیشتر
فرآیند جوشکاری میتواند با تولید دود، تشعشع و دمای بالا همراه باشد و رباتها جایگزین انسانها در این محیطها میشوند و خطرات نیروی کار انسانی را کاهش میدهند.

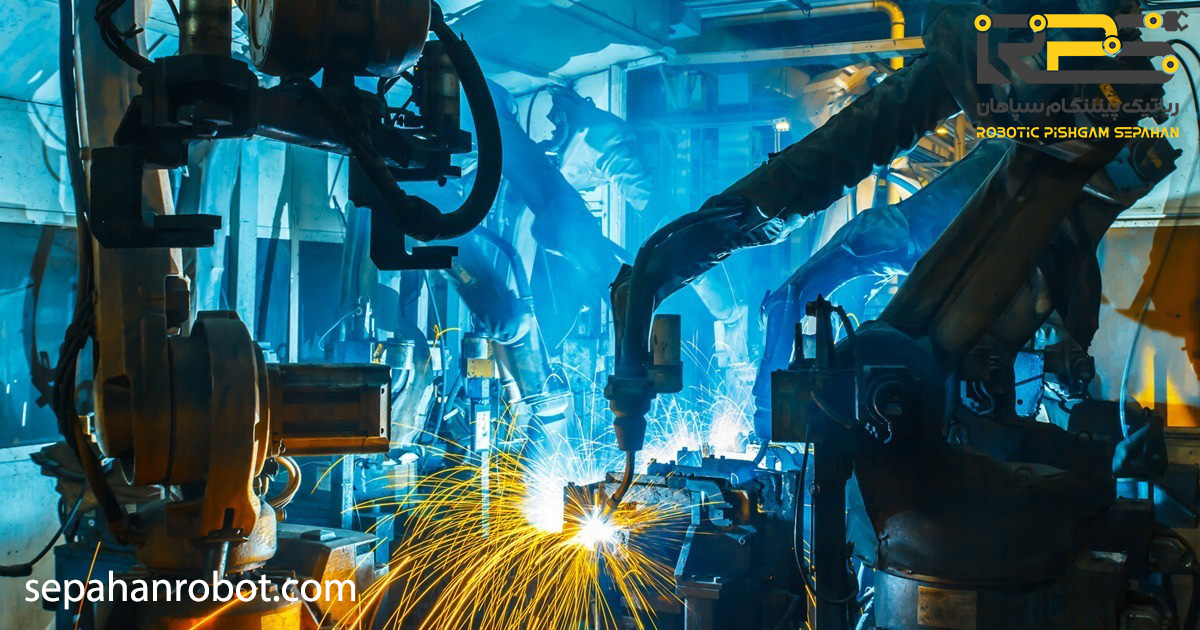

مشعل جوشکاری رباتیک
فناوریهای جدید و متنوع در مشعلهای جوشکاری رباتیک
مشعلهای جوشکاری رباتیک از تعدادی فناوری جدید برای ارائه جوشهای دقیقتر و بهتر استفاده میکنند، از جمله:
- سیستمهای گردن قابلتعویض
سیستمهای گردن قابلتعویض مشعل باعث میشوند بخشهای آسیبپذیر مشعل بهآسانی و بدون نیاز به تعویض کامل دستگاه، تعویض شوند و هزینههای تعمیرات کاهش یابد.
- سیستمهای هوشمند خنککنندگی
استفاده از سیستم های خنک کننده هوشمند و طراحی بهینه، عمر قطعات را افزایش و زمان توقف خط تولید را کاهش می دهد.
